Cartographer를 활용한 Mapping 가이드

Posted Feb 3, 2026

By Hangyo Cho

8 min read

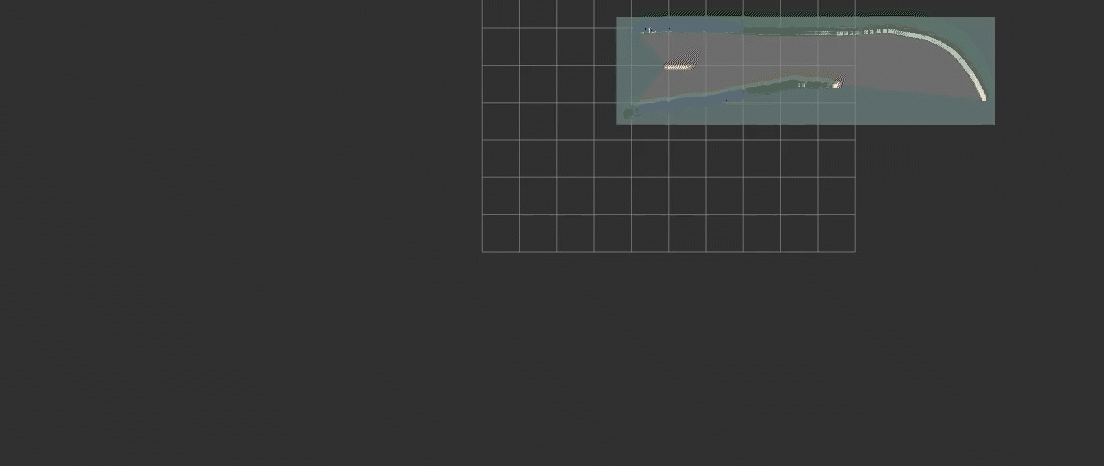

Cartographer

핵심 개념

Cartographer는 Google이 개발한 real-time SLAM (Simultaneous Localization and Mapping) 시스템입니다.

주요 특징

특징	설명
Real-time	온라인 맵핑, 즉시 사용 가능
Loop Closure	자동으로 같은 장소 인식 → drift 보정
Sensor Fusion	LiDAR + IMU + Odometry 통합
2D/3D 지원	2D (평면) 및 3D (공간) 맵핑
Submap 기반	큰 맵을 작은 submaps로 나눠 효율적 관리

기본 동작 원리

┌─────────────────────────────────────────────────────┐
│ Sensor Data Input                                   │
├─────────────────────────────────────────────────────┤
│  📡 LiDAR Scan  +  🧭 IMU  +  🚗 Wheel Odometry     │
└─────────────────────┬───────────────────────────────┘
                      ↓
┌─────────────────────────────────────────────────────┐
│ Local SLAM (Real-time Tracking)                     │
├─────────────────────────────────────────────────────┤
│  - Pose Extrapolation (IMU + Odom 예측)              │
│  - Scan Matching (현재 스캔을 submap과 매칭)            │
│  - Submap 생성 및 업데이트                             │
│  → 빠른 tracking (10-40 Hz)                          │
└─────────────────────┬───────────────────────────────┘
                      ↓
┌─────────────────────────────────────────────────────┐
│ Global SLAM (Pose Graph Optimization)               │
├─────────────────────────────────────────────────────┤
│  - Loop Closure Detection (같은 장소 인식)             │
│  - Constraint 생성 (submaps 간 관계)                  │
│  - Pose Graph Optimization (전체 최적화)              │
│  → Drift 보정, 일관된 맵 (주기적)                       │
└─────────────────────┬───────────────────────────────┘
                      ↓
┌─────────────────────────────────────────────────────┐
│ Output                                              │
├─────────────────────────────────────────────────────┤
│  🗺️ Occupancy Grid Map (.png + .yaml)               │
│  💾 State (.pbstream - submaps, poses, etc.)        │
└─────────────────────────────────────────────────────┘

논문 기반 알고리즘 이해

Cartographer의 핵심 알고리즘은 다음 논문에 기반합니다:

Real-Time Loop Closure in 2D LIDAR SLAM
Wolfgang Hess, Damon Kohler, Holger Rapp, and Daniel Andor
2016 IEEE International Conference on Robotics and Automation (ICRA)

핵심 기여

Submap-based Representation
- 맵을 작은 submaps로 분할
- 각 submap은 독립적으로 생성/최적화
- 메모리 효율적 + 빠른 매칭
Branch-and-Bound Scan Matching
- Multi-resolution grid pyramid
- 빠른 global search (넓은 search window)
- Robust to initial guess errors
Pose Graph Optimization
- Sparse pose graph (nodes = trajectory poses, edges = constraints)
- Ceres Solver로 효율적 최적화
- Loop closure constraints로 drift 보정
Real-time Performance
- Local SLAM: 독립적, 빠름 (고빈도)
- Global SLAM: 비동기, 느림 (저빈도)
- 두 단계 분리로 실시간성 확보

알고리즘 요약 (Pseudo Code)

Local SLAM:


def LocalSLAM(scan, imu, odom):
    # 1. Pose prediction
    predicted_pose = extrapolator.Predict(imu, odom)

    # 2. Scan matching (현재 active submap과)
    #    - Fast correlative scan matching (optional)
    #    - Ceres scan matching (continuous optimization)
    optimized_pose = ScanMatch(scan, active_submap, predicted_pose)

    # 3. Insert scan to submap
    active_submap.Insert(scan, optimized_pose)

    # 4. Submap 완료 시 Global SLAM으로 전달
    if active_submap.is_finished():
        GlobalSLAM.AddFinishedSubmap(active_submap)
        active_submap = CreateNewSubmap()

    return optimized_pose

Global SLAM:


def GlobalSLAM():
    # 주기적으로 실행 (백그라운드 스레드)

    # 1. Loop closure detection
    for new_submap in finished_submaps:
        for old_submap in all_submaps:
            if SpatiallyClose(new_submap, old_submap):
                # Fast correlative scan matching
                match_result = MatchSubmaps(new_submap, old_submap)
                if match_result.score > threshold:
                    # Constraint 생성
                    AddConstraint(new_submap, old_submap, match_result)

    # 2. Pose graph optimization
    #    모든 constraints를 만족하는 최적의 poses 계산
    optimized_poses = CeresOptimize(pose_graph, constraints)

    # 3. Submaps 및 trajectories 업데이트
    UpdateSubmapPoses(optimized_poses)

Pose Graph Optimization:

\[\mathbf{X}^* = \arg\min_\mathbf{X} \sum_{ij \in \mathcal{C}} \rho\left( \mathbf{e}_{ij}(\xi_i, \xi_j) \right)\]

where:

$\mathbf{X} = {\xi_1, \ldots, \xi_N}$: 모든 poses
$\mathcal{C}$: Constraints (intra-submap, inter-submap, loop closures)
$\mathbf{e}_{ij}$: Residual (측정값과 예측값의 차이)
$\rho$: Robust cost function (Huber loss)

Scan Matching Cost:

\[C(\xi) = \sum_{p_i \in \mathcal{P}} \left(1 - M(\xi \circ p_i)\right)^2 + w_t \|\Delta t\|^2 + w_r \|\Delta r\|^2\]

where:

$\xi$: 최적화할 pose
$\mathcal{P}$: Scan points
$M$: Occupancy probability grid (bilinear interpolation)
$w_t, w_r$: Regularization weights

Modified Cartographer

UNICORN racing 팀은 고속 주행 환경 및 트랙에 최적화하기 위해 Cartographer를 수정했습니다.

수정 사항 #1: Wheel Odometry PGO 제외

배경 문제

고속 레이싱 환경:
- 급격한 가속/감속이 빈번
- Wheel slip 발생 (특히 저마찰 노면)
- Wheel odometry의 정확도가 traction에 따라 크게 변동
원래 Cartographer:
- Wheel odometry를 두 가지 용도로 사용:
  1. Pose extrapolation (velocity reference)
  2. Pose graph optimization (constraint)
문제:
- 부정확한 wheel odometry가 PGO에 들어가면
  - 오히려 최적화 결과를 악화시킴
  - Localization drift 증가

해결 방법

Wheel odometry를 PGO에서 제외, velocity reference로만 사용


// Modified: trajectory_builder.lua
options.use_odometry = false  // ← PGO에서 제외

// Launch file에서는 여전히 remap
<remap from="odom" to="/vesc/odom" />  // ← Velocity reference로 사용

효과:

Before (Original Cartographer):
- Wheel slip 발생
  - 잘못된 odometry constraint
  - PGO가 잘못된 방향으로 최적화
  - Localization drift ⬆️
After (UNICORN Modified):
- Wheel slip 발생
  - Odometry는 velocity reference로만 사용 (extrapolation)
  - PGO는 LiDAR + IMU만 사용
  - Robust optimization
  - 맵 품질 ⬆️

수정 사항 #2: Adaptive Wheel Odometry

저마찰 조건 (예: 타이어 마모, 대리석, 흙먼지)에서:

Wheel slip ⬆️
Wheel odometry ≠ Actual velocity
Pose extrapolation 부정확
Scan matching Initial guess 나빠짐

해결 방법

자세한 내용은 Adaptive Wheel Odometry 가이드를 참고하세요.

맵핑 가이드

실행

Method 1: Full Mapping Pipeline

UNICORN의 mapping.launch는 맵핑 + raceline optimization을 함께 수행합니다.


# 센서 및 조이스틱 노드 Launch
roslaunch stack_master low_level.launch

roslaunch stack_master mapping.launch \
  map:=map_name \
  create_map:=True \
  create_global_path:=False

# 맵핑이 완료 되었다고 하면 y를 누르고 enter >> 이후 ctrl + C를 통해 나오면 됩니다.

Method 2: Rosbag 재생 (오프라인 맵핑)


# 사전에 rosbag을 녹화한 경우:
rosbag play ~~~.bag --clock

roslaunch stack_master bag_mapping.launch \
  map:=map_name

# 맵핑이 완료 되었다고 하면 y를 누르고 enter >> 이후 ctrl + C를 통해 나오면 됩니다.

주행 전략 및 팁

트랙 전체를 최소 2번 주행하세요.

주행 팁:

최대한 트랙의 Centerline을 따라서 주행하세요.
급격한 스티어가 없도록 주의하여 주행하세요.
맵핑 시 드리프트가 많이 발생한다면, 조금 구불구불하거나 복잡한 곳에서 부터 맵핑을 시작해 보세요.

마무리

Cartographer는 Google이 개발한 실시간 SLAM 시스템으로, Local SLAM과 Global SLAM의 2단계 구조로 효율적인 맵핑을 수행합니다.

주요 포인트를 요약하면:

Submap 기반: 큰 맵을 작은 submaps로 나눠 효율적으로 관리합니다
Loop Closure: 자동으로 같은 장소를 인식하여 drift를 보정합니다
Modified Cartographer: UNICORN 팀은 고속 주행 환경에 맞게 Wheel Odometry를 PGO에서 제외하여 맵 품질을 향상시켰습니다

고품질 맵을 만들기 위해서는 트랙 전체를 최소 2번 주행하고, Centerline을 따라 안정적으로 주행하는 것이 중요합니다.
