2D LiDAR Detection & Clustering: Breakpoint부터 Dual-Stage까지
레이스 중에는 트랙 위의 정적 장애물뿐 아니라 계속 움직이는 상대 차량까지 실시간으로 파악해야 합니다. 이 글에서는 2D LiDAR 하나만으로 이런 대상을 detect하는 방법을 정리해 보겠습니다.
시작점: LiDAR pointset을 어떻게 묶을까

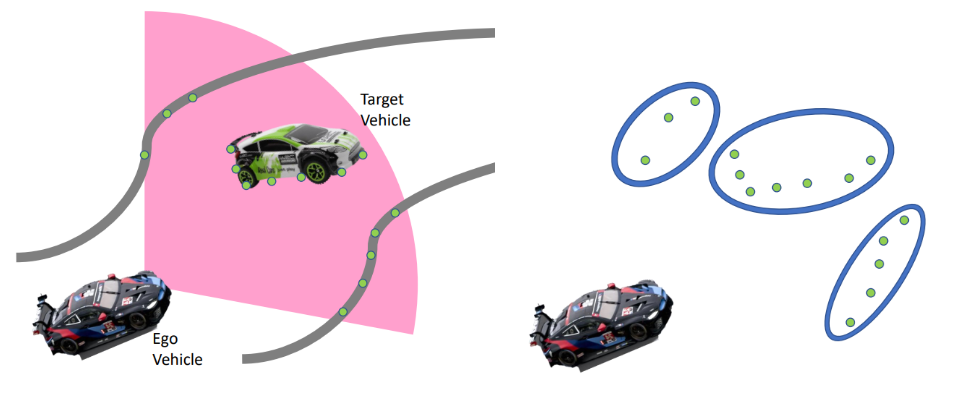

2D LiDAR가 주는 것은 결국 평면 위에 흩뿌려진 점들의 집합(pointset)입니다. 여기서 “어떤 점들이 한 물체에 속하는가” 를 찾아내는 과정이 바로 clustering입니다.

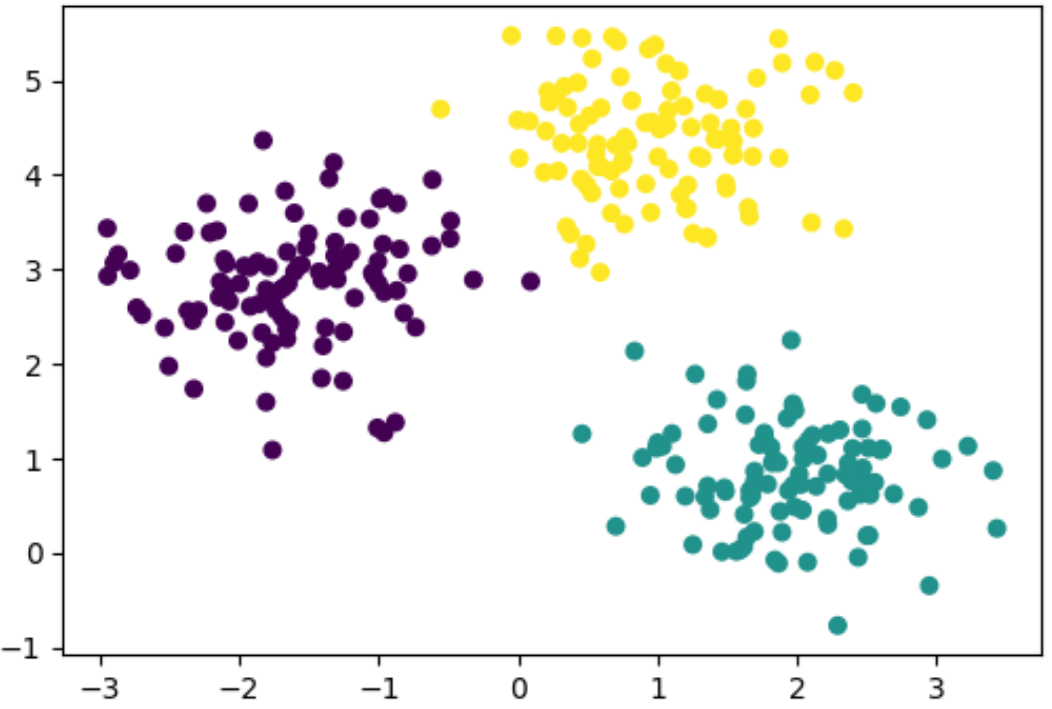

pointset을 클러스터링하는 범용 기법은 아주 많습니다.
k-means — 미리 정한 $k$개의 그룹으로 분할
DBSCAN — 밀도 기반, 임의 모양·noise에 강함
GMM (Gaussian Mixture Model) — 여러 Gaussian의 혼합으로 모델링
…
문제는 이 기법들이 우리 데이터를 실제보다 어렵게 가정한다는 데 있습니다. 위 알고리즘들은 점들이 아무 순서 없이(unordered) 흩어져 있다고 보고, 매번 “누가 누구와 가까운가”를 밑바닥부터 다시 계산합니다. 게다가 k-means·GMM은 물체가 몇 개인지($k$)를 미리 알아야 하는데, 트랙 위에 장애물이 몇 개일지는 우리가 모릅니다.
그런데 2D LiDAR 스캔은 무순서 집합이 아닙니다. 각도 순서대로 정렬된 시퀀스(ranges[0], ranges[1], …)이고, 배열에서 이웃한 점은 공간적으로도 이웃할 가능성이 높습니다. 즉 “어떤 점이 어떤 점 옆에 있는가”라는 정보를, 센서가 이미 공짜로 정렬해서 건네주고 있는 겁니다.
즉, 문제는 “정확도”도 “속도”도 아니라 — 우리가 이미 가진 정보(점들의 순서)를 안 쓰고 있다는 데 있습니다. 이 순서만 활용하면, 전방위 거리 계산도 $k$도 필요 없이, 스캔을 한 번 훑는 것만으로 물체를 나눌 수 있습니다.
순서를 이용하기: Breakpoint
레이저가 한 방향으로 회전하며 순차적으로 거리를 재기 때문에, 점들은 scan angle $\phi$ 가 증가하는 순서로 들어옵니다. 그리고 한 물체에서 반사된 점들은 각도 상에서도 연속된 구간에 모여 있습니다.

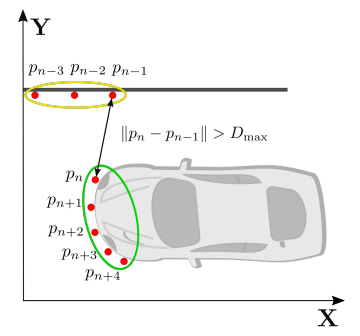

그래서 굳이 전체 점을 뒤질 필요 없이, 바로 이전 점과 현재 점의 거리만 확인하면 됩니다. 그 거리가 임계값을 넘는 순간이 곧 물체와 물체의 경계, 즉 breakpoint입니다.
점들을 딱 한 번 순회($O(n)$)하는 것만으로 클러스터링이 끝납니다. 40Hz는 어느 방식으로도 충분히 처리되지만, 이렇게 하면 전방위 거리 계산 없이 같은 일을 훨씬 가볍게 해냅니다. 대표적인 알고리즘이 Breakpoint Detector와, 거리에 따라 임계값을 적응시키는 Adaptive Breakpoint Detector (ABD)입니다. 여기에 더해, 실제 상황에서 생기는 outlier로 인한 over-segmentation 문제를 다루는 Dual-Stage Adaptive Breakpoint Detector까지 알아보겠습니다.
1. Breakpoint Detector
가장 단순한 출발점입니다. 각도 순서로 이웃한 두 점의 거리가 고정 임계값 $D_{max}$를 넘으면 거기서 물체를 끊습니다.
\[\lVert p_i - p_{i-1} \rVert > D_{max} \quad\Rightarrow\quad \text{New Cluster}\]점을 딱 한 번 훑으면 끝나는 $O(n)$ 알고리즘이라 40Hz 스트림에 넉넉합니다.
문제는 $D_{max}$가 상수라는 점입니다. LiDAR는 멀어질수록 점이 sparse해지기 때문에, 가까운 물체엔 딱 맞는 임계값이 먼 물체에선 너무 작아 한 대를 여러 조각으로 끊어버립니다.
아래는 고정 임계값 Breakpoint Detector를 직접 조작해볼 수 있는 데모입니다. 슬라이더(각도 해상도·노이즈·최소 클러스터 크기)를 바꾸거나 박스를 배치하며, 원거리에서 벽·차량이 어떻게 여러 조각으로 끊기는지(over-segmentation) 확인해보세요.
2. Adaptive Breakpoint Detector
해결책은 간단합니다. $D_{max}$를 거리 $r$에 비례해 키우는 것입니다.
\[D_{max} = r_{i-1}\cdot\frac{\sin(\Delta\phi)}{\sin(\lambda - \Delta\phi)} + 3\sigma\]$\Delta\phi$ : 스캔 각도 간격(angular resolution)
$\lambda$ : 검출 가능한 표면의 worst-case 입사각 — 임계값이 얼마나 관대할지를 정하는 파라미터
$3\sigma$ : 센서 노이즈 여유분
식이 복잡해 보이지만, $\Delta\phi$ 는 센서 해상도라 상수이고 $\lambda$ 도 튜닝 파라미터이므로, $\frac{\sin(\Delta\phi)}{\sin(\lambda - \Delta\phi)}$ 와 $3\sigma$ 를 각각 튜닝 가능한 값으로 보면 다음처럼 다시 쓸 수 있습니다.
\[D_{max} = a\cdot r_{i-1} + b\]즉 고정 breakpoint threshold $b$ 에 거리에 비례하는 허용치 $a\cdot r_{i-1}$ 를 더해 주는 것으로 이해할 수 있습니다.
기하학적으로 보면, 이전 점 주위에 반지름 $D_{max}$ 인 원을 그리고 다음 점이 그 안이면 같은 물체로 잇는 것입니다. 거리가 멀수록 원이 커지므로, 성긴 원거리 점들도 한 물체로 잘 유지됩니다.
아래 데모에서는 적응형 임계값(ABD)을 직접 조작해볼 수 있습니다. λ(입사각)와 σ를 조절하면 거리에 따라 원(반지름 $D_{max}$)이 어떻게 커지는지, 고정 임계값 대비 원거리 물체가 어떻게 하나로 유지되는지 비교해보세요.
3. Dual-Stage Adaptive Breakpoint Detector
실제 주행에서는 차량이 라이다에 연속적으로 측정되지 않는 경우가 생깁니다(over-segmentation problem). 예를 들어 다음과 같은 상황입니다.
detection box 말고도 상대방의 차체가 함께 측정되면서, 빈공간으로 beam 이 통과해서
상대방의 detection box 가 미흡해서
ABD는 이 순간 breakpoint로 오인해 클러스터를 끊습니다.
이렇게 되면, tracking 모듈에서 이전 시점과 현재 시점의 detection 결과를 연결하는 과정에서 문제가 생길 수 도 있고, 더 나쁜 건, 뒤에 붙는 최소 크기 필터(min cluster size)가 작은 조각들을 지워버려서 — 차가 통째로 사라진다는 점입니다. 점이 몇 개 안 되는 원거리 차량에서 특히 치명적입니다.
아이디어: 끊되, 바로 포기하지 않는다
핵심은 breakpoint가 뜨면 곧장 새 cluster를 만들지 말고, 기존 cluster에 다시 이어붙일 수 있는지 한 번 더 확인하는 것입니다.
Stage 1 (adaptive) — ABD로 현재 클러스터에 이어붙이기 시도.
Stage 2 (re-merge) — 끊겼다면, 기존 클러스터들의 끝점 중 최근접을 찾아 고정 반경 $\tau$ 이내면 거기에 재병합. 그래도 없으면 그때 새 클러스터.
1
2
3
4
5
6
7
8
9
for 각 점 p (각도 순, 트랙 위 점만):
if dist(p, 현재클러스터.끝점) < D_max(r): # Stage 1: ABD
현재클러스터에 추가
else: # Stage 2: 재병합
c ← 끝점이 가장 가까운 기존 클러스터
if dist(p, c.끝점) < τ:
c에 추가하고 c를 '현재'로
else:
새 클러스터 시작
Stage 2는 사실상 클러스터 끝점들에 대한 고정 반경 single-linkage 한 스텝입니다. 코너·occlusion으로 잠깐 끊긴 조각을 다시 꿰매, 한 대 = 한 클러스터를 지켜줍니다.
아래 데모에서 두 박스가 붙어 있을 때 생기는 over-segmentation과, Dual-Stage 재병합이 끊긴 조각을 어떻게 하나로 다시 잇는지 직접 확인해보세요.
마무리
2D LiDAR pointset을, 회전형 LiDAR가 공짜로 주는 각도 정렬을 이용해 $O(n)$으로 클러스터링하는 흐름을 다뤘습니다. 고정 임계값 Breakpoint Detector → 거리 적응형 ABD → 끊긴 조각을 다시 꿰매는 Dual-Stage로 발전하며, over-segmentation을 줄여 “한 대 = 한 클러스터”를 지킵니다.
실제 성능을 위해서는 다음도 중요합니다.
- 하드웨어 — 2D 가정에 가깝게 만들어 주는 차량 하드웨어와 트랙의 평평함
- map filtering — 벽 등 정적 구조를 걸러내려면 localization 성능이 중요합니다
