모터 피니언 기어와 스퍼기어 간격 조절 방법

모터 피니언 기어와 스퍼 기어를 맞물릴 때, 간격이 적절하지 않으면 다양한 문제가 발생할 수 있습니다. 이 글에서는 A4 용지를 활용하여 간편하게 기어 간격을 조절하는 방법을 소개합니다.

기어 간격이 중요한 이유

모터 피니언 기어와 스퍼 기어를 맞물릴 때 다음과 같은 문제가 발생할 수 있습니다.

• 지나치게 강하게 맞물리는 경우: 마찰이 너무 강하게 작용하여 원활하게 돌지 않을 수 있습니다.
• 너무 느슨하게 맞물리는 경우: 기어 이 마모, 소음, 토크 손실 등의 문제가 발생할 수 있습니다.

따라서 적절한 간격으로 피니언 기어와 스퍼기어를 맞물리는 것이 중요합니다.

가장 정확한 방법은 Trial & Error로 소음, 토크 전달 상태 등을 수시로 확인하며 조절하는 것입니다. 하지만 시간과 체력 소모가 클 수 있으므로, 아래의 A4 용지를 활용한 방법을 먼저 시도해보는 것을 추천합니다.

A4 용지를 이용한 간격 조절 방법

1. A4 용지 한 조각을 준비합니다.

2. 두 겹이 되도록 반을 접습니다.

3. 피니언 기어와 스퍼 기어를 맞물린 후 강하게 눌러줍니다.

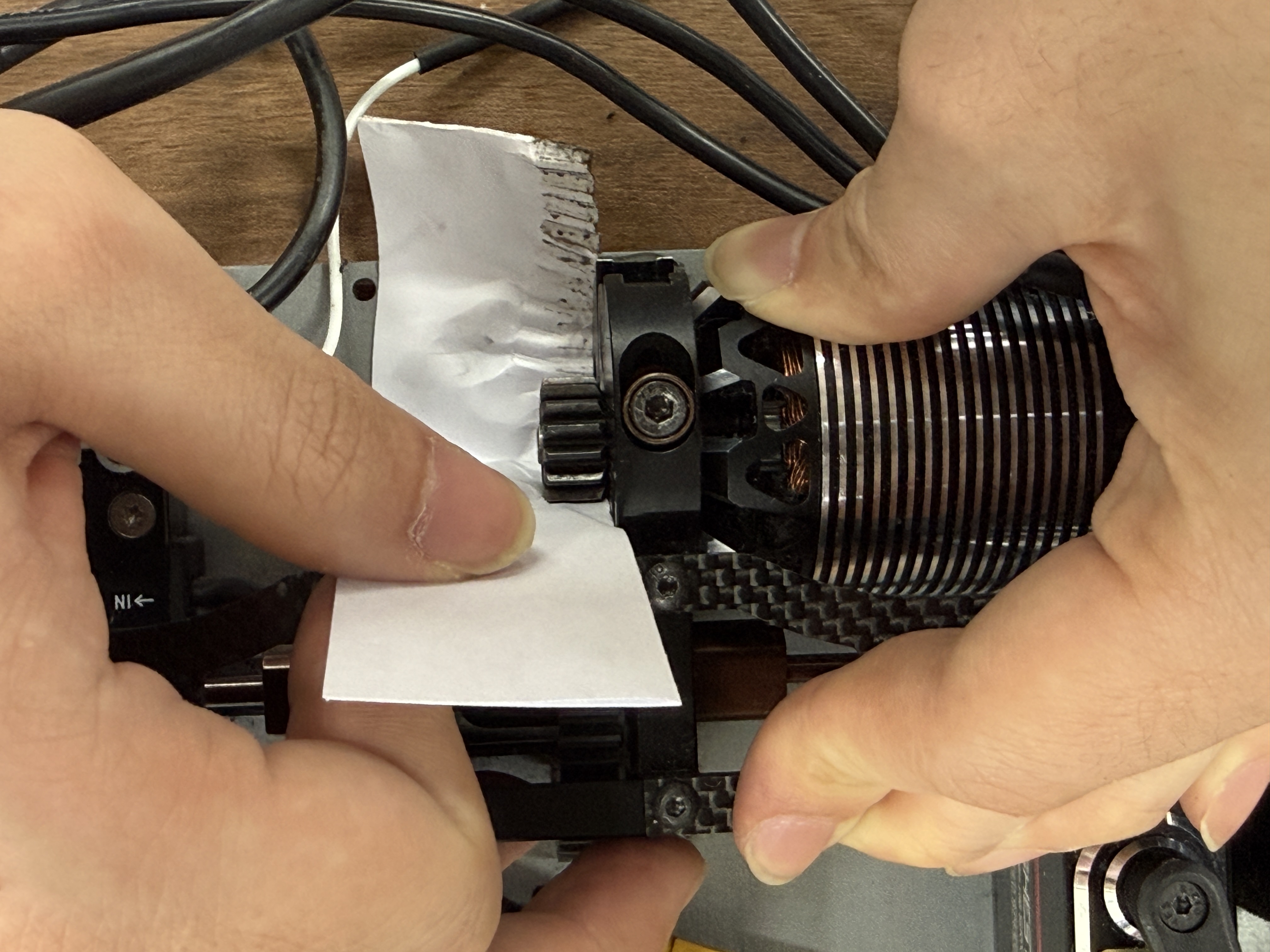

4. 누르고 있는 상태에서 두 겹으로 접은 A4 용지를 두 기어 사이에 넣어 겨우 통과할 정도가 되었을 때 모터를 고정합니다.

이후 조정

위 절차대로 모터를 고정하면 초기 설정으로 사용하기 적절합니다. 운영해보다가 동력 전달에 문제가 있거나 이상한 소리가 난다면, 미세 조정을 통해 수정하시기 바랍니다.

기어 간격 조절 후에는 반드시 모터를 구동하여 소음과 토크 전달 상태를 확인하세요.

마무리

이 글에서는 모터 피니언 기어와 스퍼기어 사이의 간격을 A4 용지를 이용하여 조절하는 방법을 소개했습니다. 두 겹으로 접은 A4 용지가 겨우 통과할 정도의 간격이 초기 설정에 적절하며, 이후 실제 운영 중 미세 조정을 통해 최적의 상태를 찾아가시기 바랍니다.
