VESC General Tab(Motor Settings) 설정 가이드

Motor Settings를 변경할 때 주의해야 할 사항과 주요 설정 방법을 정리했습니다.

Motor Settings 저장 방법

Motor Settings에 변화를 주었다면 우측 메뉴바의 Write Motor Configuration을 반드시 클릭해 저장해야 합니다.

모터 회전 방향 세팅

• General → General에서 Invert Motor Direction을 통해 수정하는 방법을 권장합니다.
• 모터 3상 선 순서를 바꿔서 해결할 수도 있지만, 순서를 바꿀 때마다 FOC 측정이 필요합니다.
• VESC ROS 패키지에서 모터에 전달되는 커맨드 부호를 바꾸는 방식으로도 해결할 수 있습니다.

모터 전류 설정

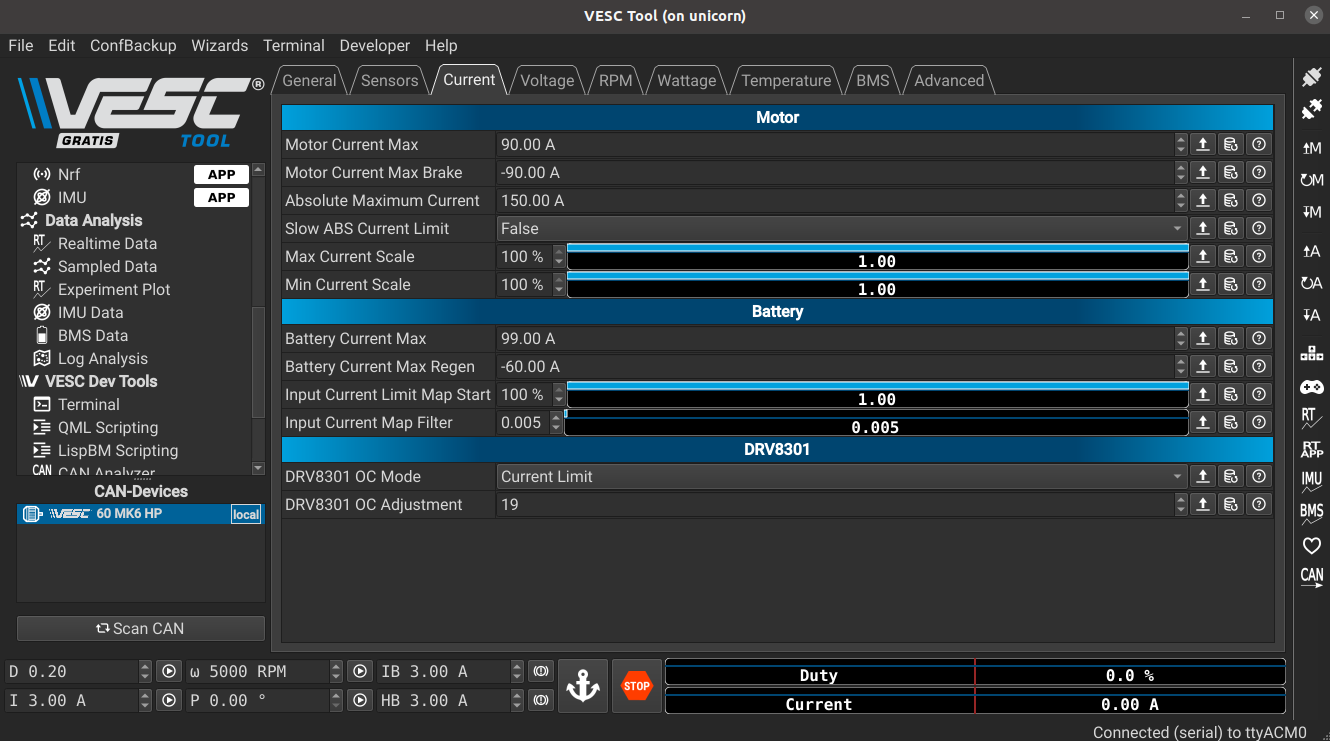

• General → Current에서 모터에 인가할 전류 값을 변경할 수 있습니다. VESC 스펙과 모터 스펙을 사전에 충분히 확인해야 합니다.
• ROS 토픽 vesc/sensors/core를 통해 주행 중 실시간 전류를 모니터링할 수 있습니다. 안정적인 주행 상태에서 속도 명령을 올렸는데도 속도가 더 올라가지 않거나 전류가 최대값에 막히는 것이 확인되면, 허용 최대 전류를 상향해 최대 속도나 브레이크 성능을 개선할 수 있습니다.
• Sensorless 모터는 저속에서 로터 위치를 정확히 추정하기 어렵기 때문에, 초기 구간에서는 상대적으로 높은 전류로 로터를 먼저 회전시키고 일정 속도 이상에서 FOC 제어로 넘어가는 특성이 있습니다.
• 이때 모터 최대 허용 전류가 높으면 출발 시 VESC가 견뎌야 하는 전류가 매우 커집니다. DRV8301처럼 전류를 제한하는 드라이버가 타거나, 전류가 높은 상태가 반복되면 공룡 소리가 발생하고 주행에 실패할 수 있습니다.
• 반대로 모터 최대 허용 전류가 너무 낮으면, 차량이 무거운 경우 출발 자체가 어려워져 공룡 소리가 발생할 수 있습니다.

주의사항

추가적인 Voltage, RPM, Advanced 설정은 성능을 향상시킬 수 있지만, 전문 지식 없이 변경하면 치명적인 문제가 발생할 수 있습니다. 충분한 이해 없이 수정하지 않도록 주의하시기 바랍니다.

마무리

전류 설정은 VESC와 모터 스펙을 충분히 이해한 후 조정하는 것을 권장합니다. 잘못된 설정은 하드웨어 손상으로 이어질 수 있으니 주의하시기 바랍니다.
