Upper Plate 설계 및 장착 가이드 (Traxxas + NUC + VESC)
Upper Plate 설계 및 장착 가이드 (Traxxas + NUC + VESC)

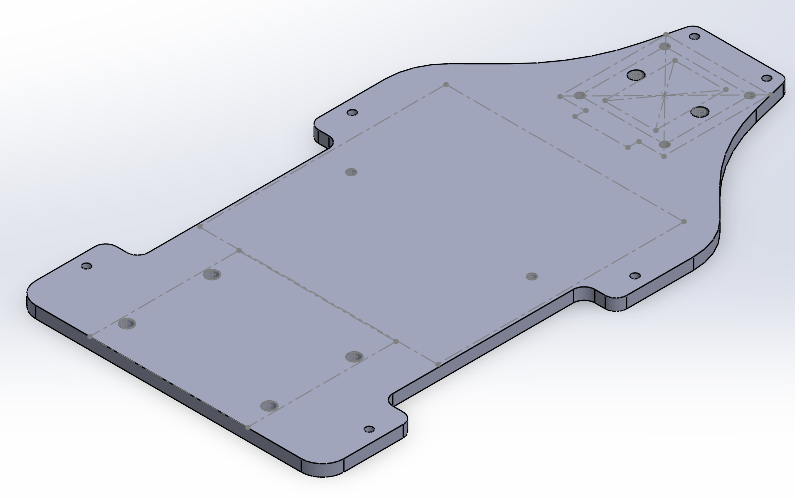

PC로 NUC를 사용할 경우에 해당하며, Traxxas Chassis 위에 올릴 수 있는 기본적인 Upper plate입니다.
CAD 파일 다운로드:
설계 특징
Traxxas는 SRX와 다르게 Upper plate 아래에 VESC를 둘 수 있는 공간적 여유가 없기 때문에 Plate 위에 고정시킬 수밖에 없습니다.
케이블을 정리할 공간이 없기 때문에, plate 아래 공간에 케이블을 정리하되, 중심 구동축과 간섭 및 마찰이 발생하지 않도록 하는 것이 중요합니다.
NUC 자체의 width가 큰 편이기 때문에, 배터리를 수월하게 넣기 위해서는 충분한 길이의 지지대볼트 / 지지대너트를 사용해야 합니다.

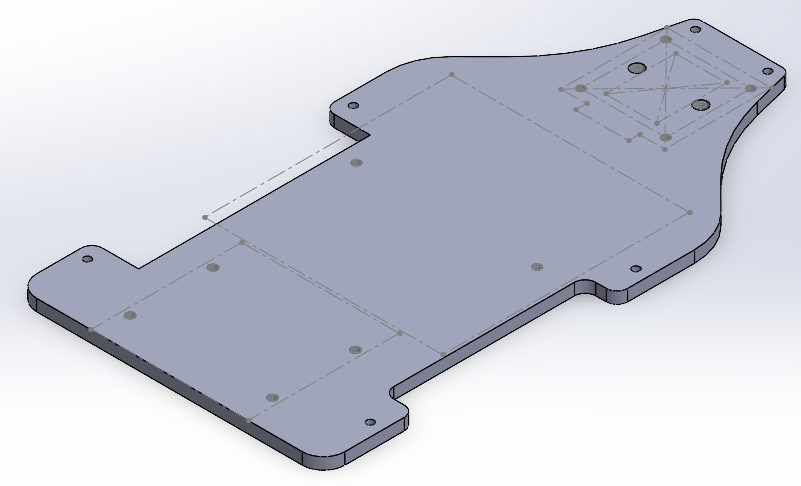

Easy Battery 버전
무게중심을 최대한 낮추기 위해 지지대볼트 / 지지대너트의 길이를 최소화하고 싶을 경우 다음의 버전을 사용할 수도 있습니다.
CAD 파일 다운로드:

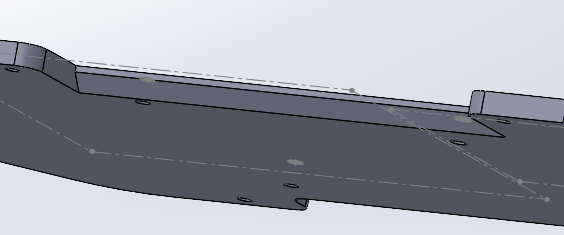

배터리를 더 수월하게 교체할 수 있도록 배터리 입구가 더 넓어지고, 모따기가 추가된 버전입니다.
마무리
Traxxas Chassis에 NUC와 VESC를 함께 장착하기 위한 Upper Plate 설계를 공유했습니다. 배터리 교체 편의성에 따라 기본 버전과 Easy Battery 버전 중 선택하여 사용할 수 있습니다.
