회로 설계와 배선 구성 가이드: 유의점과 개선점

회로 설계 시 유의사항

현재 UNICORN Racing 차량의 전선은 XT 커넥터를 활용한 병렬 연결 구조로 구성했습니다.

4S LiPo 배터리 전압을 그대로 사용할 수 있는 장치(VESC, LiDAR, NUC)는 XT 커넥터를 병렬 연결해 사용했고, 그대로 사용할 수 없는 장치(서보 모터)는 Matek BEC로 전압을 조정해 사용했습니다.

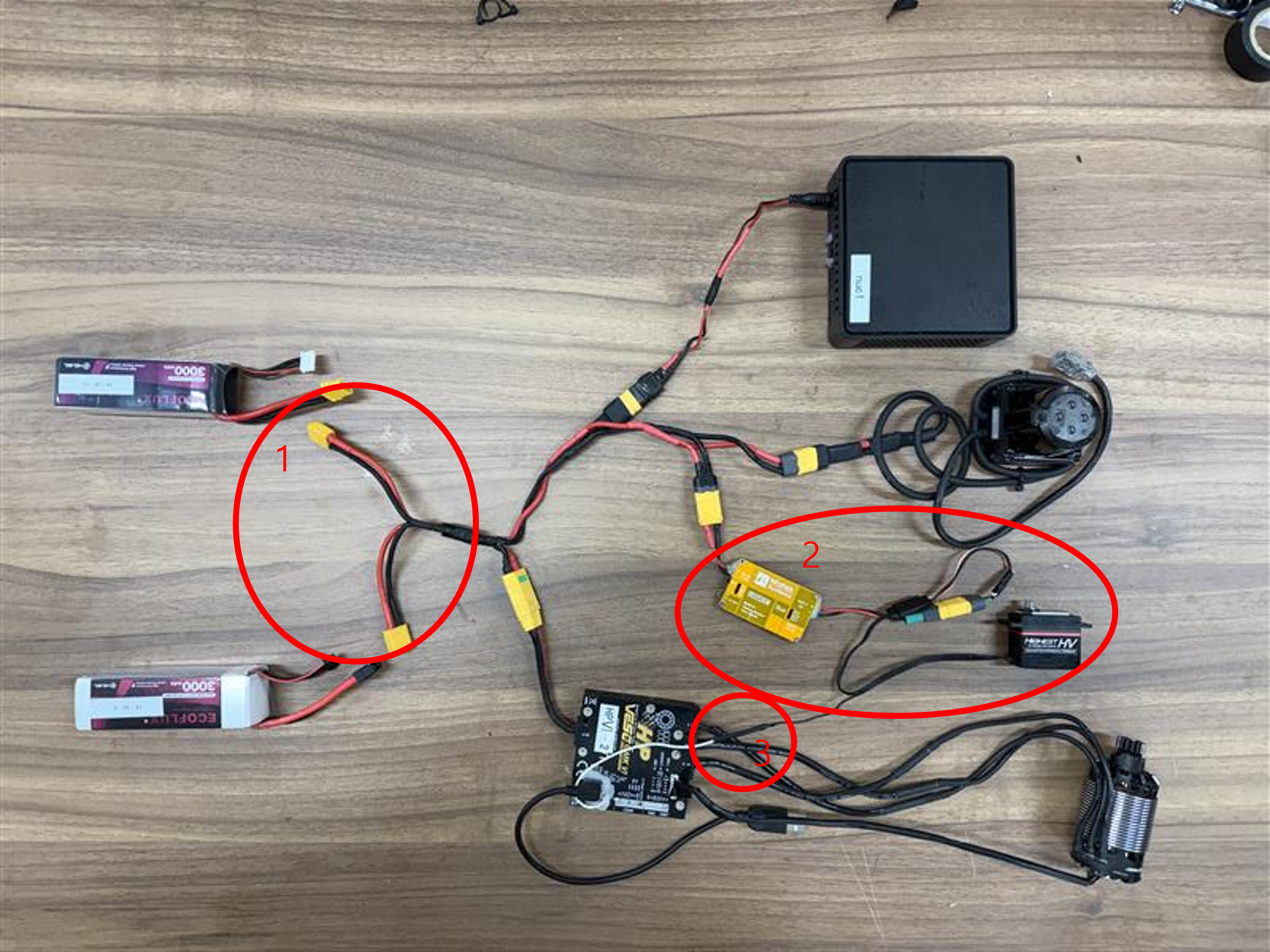

회로를 구성할 때 유의해야 할 사항은 다음과 같습니다.

배터리 병렬 연결

배터리를 병렬로 연결할 수 있도록 구성해, 배터리 교체 시에도 시스템이 꺼지지 않고 유지되도록 했습니다.

전선 선택

• 사용할 장비의 전류 소비량을 계산하고, 허용 전류를 만족하는 전선을 선택합니다.

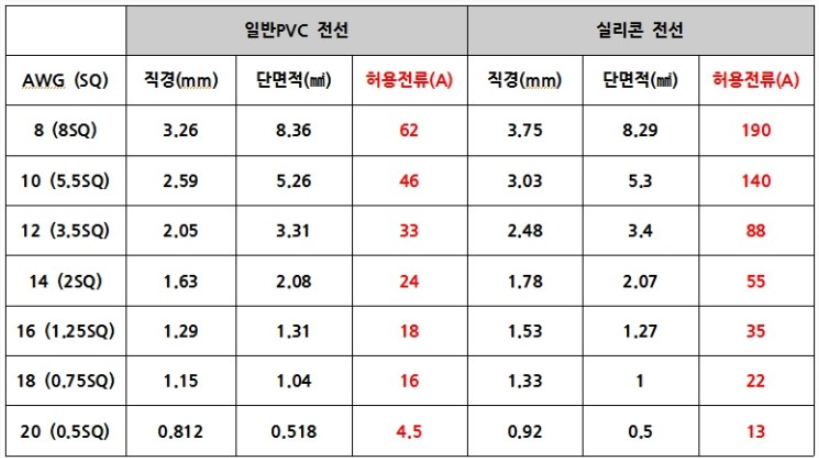

• AWG 번호가 작을수록 전선이 두꺼워지고 저항이 낮아집니다. 안전한 설계를 위해 허용 전류를 충족하는 AWG보다 한 단계 더 낮은 번호를 사용하는 것을 권장합니다.
• 예를 들어 VESC 전원선을 만들 때 일반 주행에서 20~60A, 급가속 시 최대 80~120A 정도의 전류가 흐릅니다. 실리콘 전선 기준 12 AWG를 사용하면 발열 없이 사용 가능합니다.

• PVC 전선과 실리콘 전선은 전선 구조와 피복 재질의 차이로 구분됩니다.

---

연결부 선택

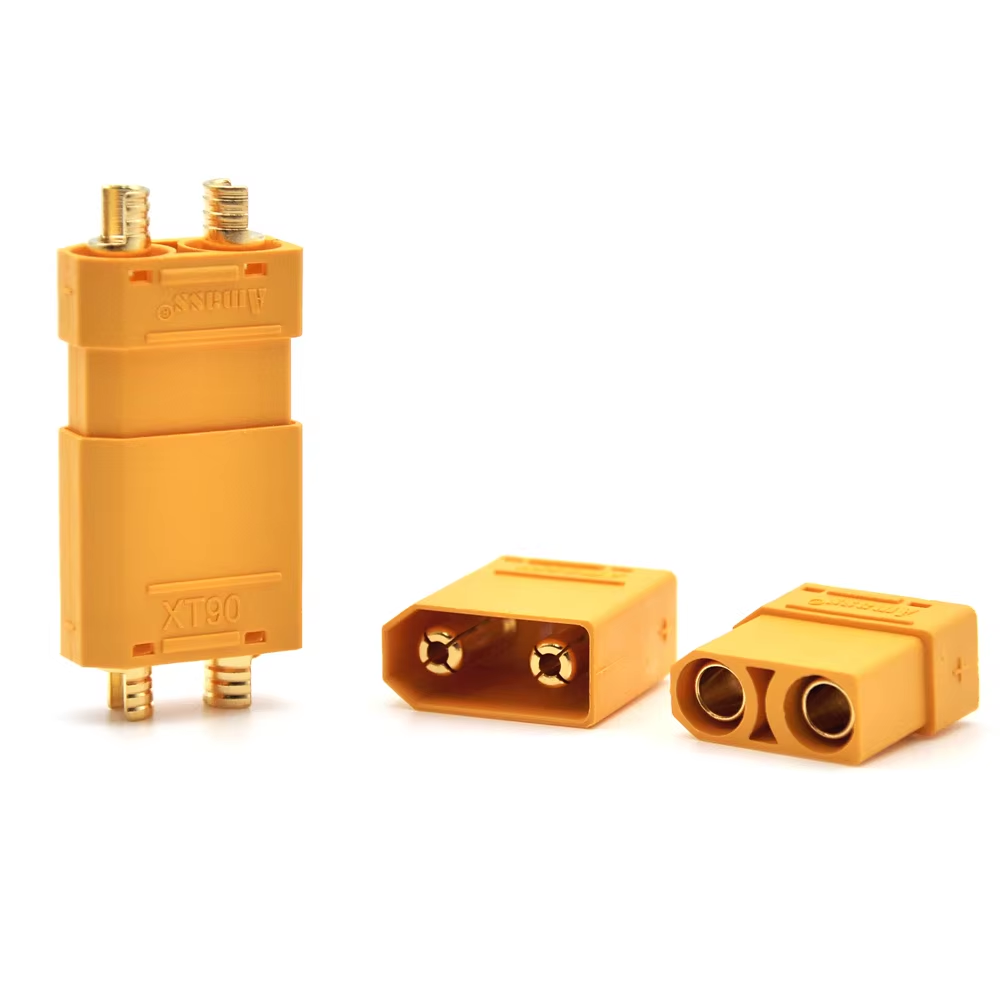

• 연결부는 쉽게 탈부착이 가능하도록 Amass XT 시리즈(XT30, XT60, XT90)를 사용했습니다.

• 커넥터별 특징은 다음과 같습니다.

항목	XT30	XT60	XT90
정격 전류(연속)	15A	30A	40A
최대 전류	20A	60A	90A
권장 전선 AWG	24~18 AWG	16~14 AWG	12~10 AWG

• 사용하는 전선과 커넥터로 흐르는 전류량을 확인해 적절한 커넥터를 선택합니다.
• XT60에 12 AWG 전선을 사용해도 무방하지만, 커넥터에 비해 전선이 굵어 납땜이 어려울 수 있습니다.
• 특수 커넥터(NUC 전원, VESC PPM / SENCE 포트) 명칭은 다음과 같습니다.
  • NUC 전원 커넥터: 배럴 잭(내경/외경에 따라 상이)
  • VESC 포트 커넥터: JST-PH(3pin, 6pin, …) 하우징 + JST-PH 크림프 커넥터

---

완성된 회로 구조

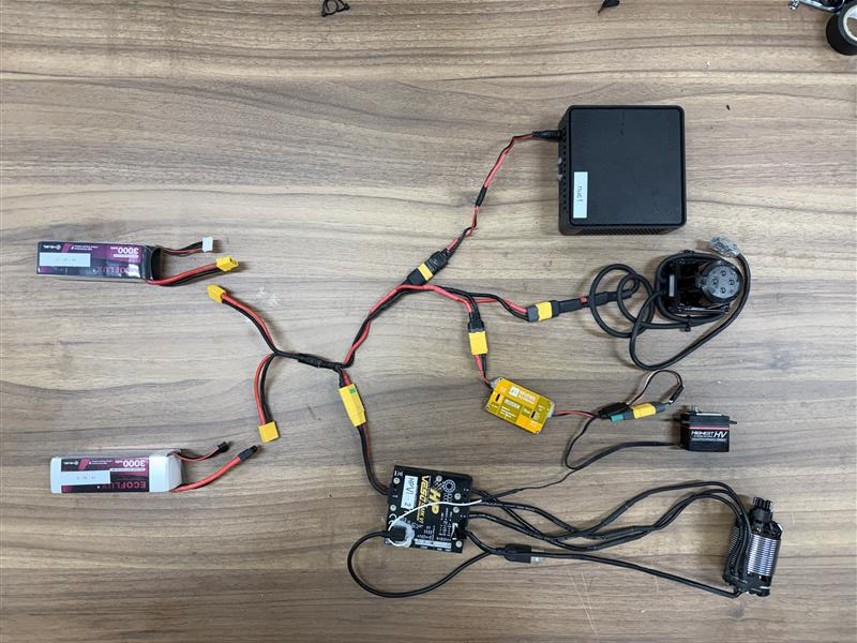

기본적인 회로 설계 구조는 아래 이미지와 같습니다.

실제 차에 적용한 모습

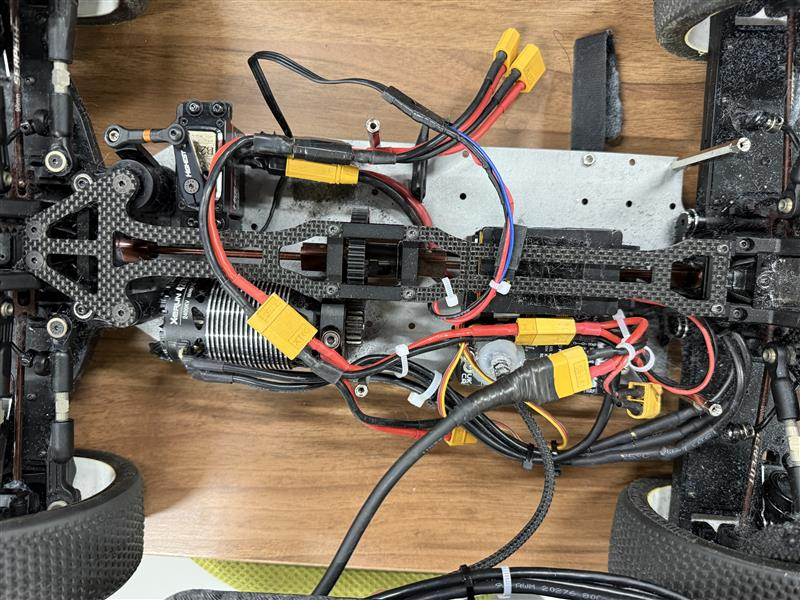

아래는 위 배선도를 실제 차량에 적용한 모습입니다.

회로 설계 개선점

현재 방식은 모든 전선을 병렬로 가지치기처럼 연결해 추가 부품 없이 배선 작업을 완료할 수 있다는 장점이 있습니다. 하지만 대회 중 하드웨어 고장이 발생했을 때 원인을 빠르게 파악하기 어렵다는 문제가 있습니다.

이를 해결하기 위해 향후 파워보드 PCB를 설계하여 추가할 계획을 수립 중입니다.
