Upper plate 적용 시 주의사항

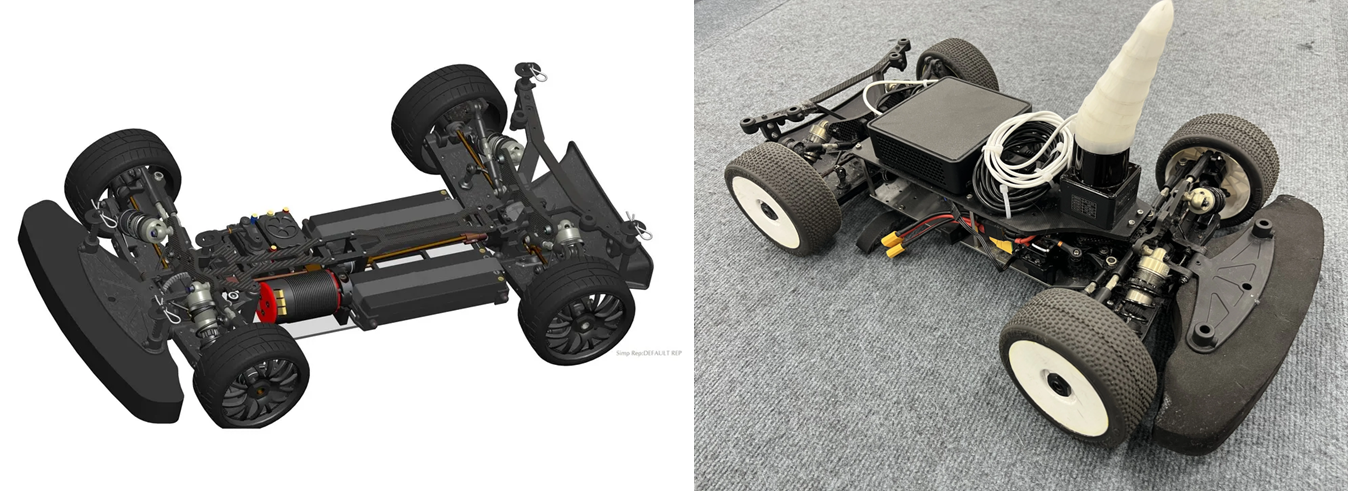

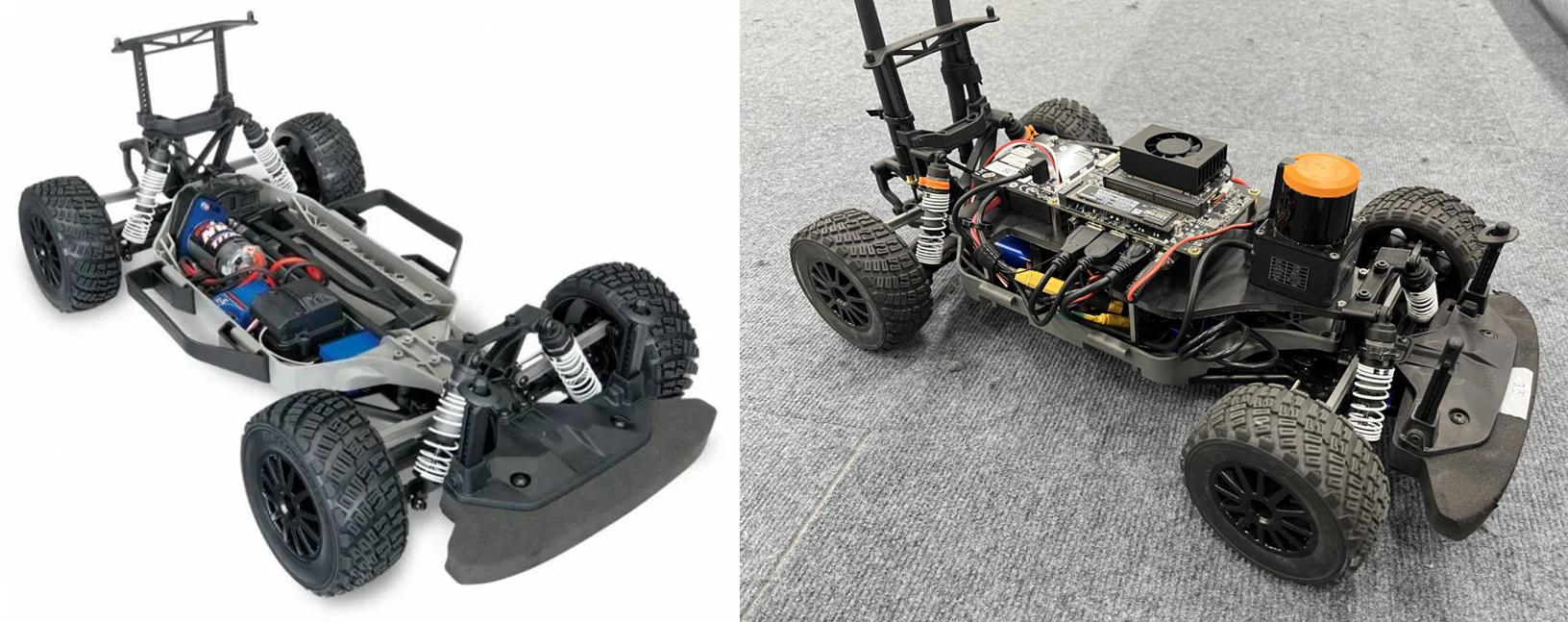

Upper plate는 Serpent SRX8 GTE ‘23 1/8 4WD EP와 Traxxas 740544 Ford Fiesta ST Rally 1/10 차량에 적용 가능한 설계를 다룹니다.
설계도는 Solidworks 기반으로 제작했으며, SLDPRT와 STL 형식을 공유해 두었습니다.
각 plate는 휘어짐으로 인한 센서 데이터 불확실성을 줄이기 위해 5T~5.5T로 설계했습니다. 3D 프린팅 시 Infill과 재료에 따라 강성이 달라지므로, 필요하다면 환경에 맞게 수정할 수 있습니다. (Infill 20%, 삼각형 패턴, ABS 기준)
BEC를 고정할 별도의 공간은 두지 않았고, Upper plate 하단에 양면 실리콘 테이프로 고정했습니다.
Upper plate 적용 시 예상 모습
Upper plate 파일 공유
각 plate는 사용한 Chassis와 PC 구성에 따라 분류되어 있습니다.
